數字鉗形萬用表metraclip-88產品使用功能圖解

發布時間：2024-09-12 19:05 熱度：85

發布時間：2022年10月11日作者：德國GMC-I高美測儀（上海電勵士）

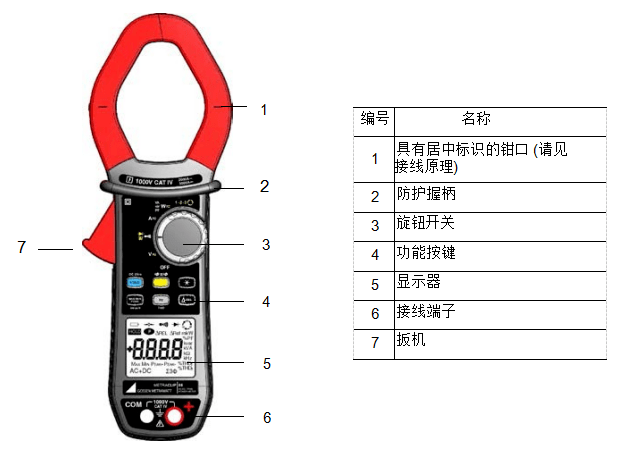

metraclip-88-kba_數字鉗形萬用表產品使用功能圖解：

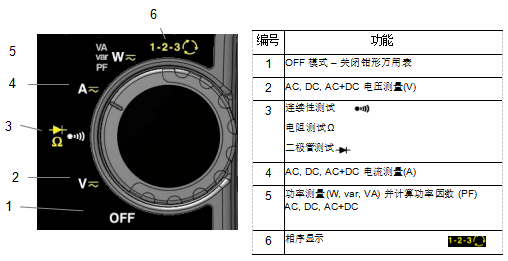

1.1 數字鉗形萬用表metraclip-88旋鈕開關功能圖解

旋鈕開關有6個功能位置。如需切換至如下功能, 將旋鈕打到對應位置即可. 每個設置都會有提示音進行確認。功能描述請見下表。

編號	功能
1	保存數值, 鎖定顯示 0位校準 ADC/AAC+DC/WDC/WAC+DC 對于連續性和電阻功能的引線進行電阻補償
2	選擇測量功能 (AC, DC, AC+DC) 單項或者三相測試切換
3	打開或者關閉顯示器背光
4	打開或者關閉MAX/MIN/PEAK 最大最小峰值模式打開或者關閉 INRUSH 電流浪涌模式
5	頻率測量 (Hz), 諧波水平(THD) 功率顯示 W, VA, var 及 PF
6	打開ΔREL 模式 – 顯示相對值和差值

1.3 數字鉗形萬用表metraclip-88顯示單元

1.3.1 數字鉗形萬用表metraclip-88顯示單元的標識

Hz	赫茲
W	瓦特
A	安培
%	百分比
Ω	歐姆
m	毫
k	千
var	無功功率
VA	視在功率
PF	功率因數
THDf	相對于基波的總諧波畸變
THDr	相對于信號真有效值的總諧波畸變
	相序顯示
	引線電阻補償
	連續性測試
	二極管測試
	始終點亮模式(關閉自動關機功能)
	電量消耗顯示
